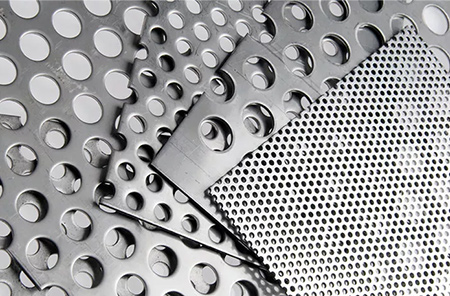

3003 H14 Перфорированная алюминиевая пластина
Chalco предлагает алюминиевые перфорированные пластины для различных отраслей промышленности. Пробивной станок производит пластины шириной до 1,5 м с диаметром отверстий до 80 мм (свыше 80 мм используется лазерное оборудование). Доступны дополнительные услуги, такие как резка, сварка и предварительное просверливание крепежных отверстий, что предлагает комплексное решение для перфорированных металлических пластин.
Алюминиевый сплав Chalco 3003, входящий в серию 3000, приобретает прочность и повышенную коррозионную стойкость за счет добавления марганца. Закалка H14 обеспечивает сбалансированное сочетание прочности и формуемости, подходящее для различных применений. Алюминиевая перфорированная пластина 3003 H14 с расположенной в шахматном порядке перфорацией обеспечивает прочность и устойчивость к коррозии, превосходя по весу сталь, медь и латунь, что делает ее широко используемой в производстве перфорированных пластин.
Таблица размеров горячей продажи перфорированной пластины Chalco
Chalco может предоставить алюминиевые перфорированные пластины различных размеров, толщины, диаметра отверстий, расстояния между отверстиями, размеров в шахматном порядке и скорости отверстий в соответствии с требованиями заказчика. В следующей таблице показаны размеры популярных перфорированных пластин с круглыми отверстиями. Для получения дополнительных размеров, пожалуйста, нажмите, чтобы связаться.Быстрая цитата
Параметры размера
Тип отверстия: круглое (60 ° в шахматном порядке по центрам)
Калибр/толщина: 0,2500 дюйма (1/4 дюйма)
Размер отверстия: 1/2 дюйма. Центры отверстий: 11/16 дюйма . Ширина стержня: 3/16 дюйма.
| Калибр/толщина пластины. | Диаметр отверстия | Центры отверстий | Открытая площадка |
|---|---|---|---|
| 26 | .020" РД | .045-дюймовый олень | 18% |
| 22 | 1/32 дюйма, диаметр | Олень 1/16 дюйма | 23% |
| 24 | 3/64 дюйма, диаметр | Олень 5/64 дюйма | 33% |
| с 22 по 18 | 3/64 дюйма, диаметр | Олень 3/32 дюйма | 23% |
| с 22 по 16 | 1/16 дюйма, диаметр | 3/32 дюйма для оленя | 40% |
| с 20 по 16 | 1/16 дюйма, диаметр | Олень 7/64 дюйма | 30% |
| с 26 по 16 | 1/16 дюйма, диаметр | Олень 1/8 дюйма | 23% |
| с 22 по 14 | 5/64 дюйма, диаметр | Олень 1/8 дюйма | 35% |
| с 24 по 14 | 3/32 дюйма, внутр. | Олень 5/32 дюйма | 33% |
| 24 | 3/32 дюйма, внутр. | Олень 3/16 дюйма | 23% |
| 18 | .117 РД | Олень 5/32 дюйма | 51% |
| с 24 до 11 | 1/8 дюйма, внутр. | Олень 3/16 дюйма | 40% |
| с 14 до 12 | 1/8 дюйма, внутр. | Олень 7/32 дюйма | 30% |
| 14, 13 | 1/8 дюйма, внутр. | Олень 1/4 дюйма | 23% |
| 18 | 9/64 дюйма, диаметр | Олень 3/16 дюйма | 51% |
| с 22 по 16 | 5/32 дюйма, диаметр | Олень 3/16 дюйма | 63% |
| с 20 до 10 | 5/32 дюйма, диаметр | Олень 1/4 дюйма | 35% |
| с 22 по 16 | 3/16 дюйма, внутр. | Олень 7/32 дюйма | 67% |
| с 24 до 12 | 3/16 дюйма, внутр. | Олень 1/4 дюйма | 51% |
| 10, 3/16 дюйма | 3/16 дюйма, внутр. | Олень 5/16 дюйма | 33% |
| с 14 до 10 | 3/16 дюйма, внутр. | Олень 3/8 дюйма | 23% |
| с 20 по 16 | 1/4 дюйма, внутр. | Олень 5/16 дюйма | 58% |
| от 26 до 1/4 дюйма | 1/4 дюйма, внутр. | Олень 3/8 дюйма | 40% |
| 20 | 17/64 дюйма, диаметр | Олень 5/16 дюйма | 66% |
| от 20 до 1/4 дюйма | 5/16" РД | Олень 7/16 дюйма | 46% |
| от 20 до 1/4 дюйма | 3/8 дюйма, внутр. | Олень 9/16 дюйма | 40% |
| от 20 до 1/4 дюйма | 1/2 дюйма, внутр. | Олень 11/16 дюйма | 48% |
| 16 | 1/2 дюйма, внутр. | Олень 3/4 дюйма | 40% |
| от 10 до 1/4 дюйма | 5/8 дюйма, внутр. | Олень 7/8 дюйма | 46% |
| от 16 до 1/4 дюйма | 3/4 дюйма, внутр. | 1-дюймовый олень | 51% |
| от 10 до 1/4 дюйма | 1" РД | Олень 1-3/8 дюйма | 48% |
| 1/4" | 1-1/4 дюйма, внутр. | Олень 1-5/8 дюйма | 54% |
| 1/4" | 1-1/2 дюйма, внутр. | 2-дюймовый олень | 51% |
| 1/4" | 2" РД | Олень 2-1/2 дюйма | 58% |
| 3/16 дюйма | 2-1/2 дюйма, внутр. | 3-дюймовый олень | 63% |
| 3/16 дюйма | 3" РД | Олень 3-1/2 дюйма | 67% |
| 10 | 4" РД | Олень 4-1/2 дюйма | 72% |
Механические свойства перфорированной алюминиевой пластины 3003 H14
| Параметр | Ценить |
|---|---|
| Твердость по Бринеллю | 40 |
| Коэффициент Пуассона | 0,33 |
| Модуль упругости | 10 000 тысяч фунтов на квадратный дюйм |
| Модуль сдвига | 3630 фунтов на квадратный дюйм |
| Прочность на сдвиг | 14000 фунтов на квадратный дюйм |
| Температура плавления | 1190–1210 Ф |
| Плотность | 0,1 фунта/дюйм3 |
| Ultimate Tensile Strength | 22,000 psi |
| Yield Tensile Strength | 21,000 psi |
| Fatigue Strength | 9,000 psi |
| Thermal Conductivity BTU-in/hr-ft^2-°F | 1100 |
Chemical composition of 3003 H14 aluminum perforated plate
| Element | Percentage % |
|---|---|
| Al | 98.7 |
| Cu | 0.05 - 0.2 |
| Fe | 0.7 max |
| Mn | 1 - 1.5 |
| Si | 0.6 max |
| Zn | 0.1 max |
Advantage of Chalco 3003 H14 perforated aluminum plate
- Good corrosion resistance, very suitable for outdoor applications or exposure to humid environments.
- Low density and lightweight, easy to handle and install, reducing overall transportation and installation costs.
- It has high formability and is easy to process complex and customized designs.
- Good welding performance, can be easily welded using common methods, increasing its versatility in manufacturing.
- Chalco can provide customized services based on customer requirements for size, hole type, hole spacing, and opening rate.

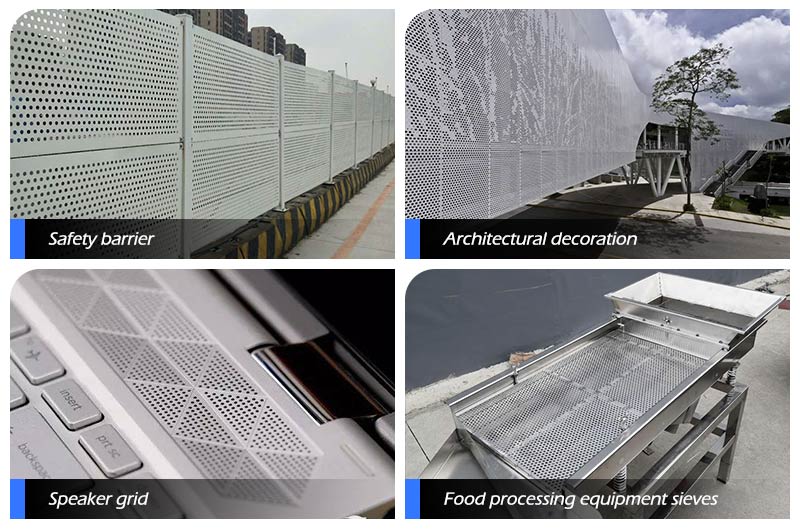

Cooperative industry of Chalco 3003 H14 perforated plate
- Security barriers, such as physical barriers for automated machinery and facilities.
- Building cladding, such as railing panels, fence and gate filling panels, building exterior walls, soundproof wall panels, and store installed wall panels.
- Signboard, architectural feature panel, exterior wall decoration, ceiling and other decorative fields.
- Car radiator grille, interior and speaker grille, etc.
- Filter ventilation system.
- Separation, filtration, and processing of food in food processing applications.
FAQ for purchasing Chalco perforated plate
How to choose the proper metal to your perforated plate project?
The best-selling metal perforated plate products in the market include perforated stainless steel plate, perforated galvanized steel plate, perforated brass plate, and perforated aluminum alloy plate. Aluminum alloy plate is occupying most of the metal perforated plate market due to its light weight, good corrosion resistance, good processing performance, and complete recyclability.
How to choose manufacturers and suppliers of perforated aluminum sheets?
Chalco has complete quality certification for high-quality perforated plates, with a complete range of products, large inventory, short delivery time, and can customize plate size, surface, hole diameter, opening rate, and hole pattern according to customer needs. Welcome to inquire and order.
Where can I buy perforated aluminum plates at a discounted price?
The cost of perforated metal plates depends on the type, thickness, and size of the plate, as well as the required design type.
Chalco, with its complete set of perforated aluminum plate production lines, can ensure the production and sales of perforated aluminum plates at the optimal prices.
How to calculate the weight of perforated plate?
Calculation of perforated metal sheet weight per square meter can be done as reference below:
ps = absolute (specific) weight (Kg) , v/p = open area (%) , s = thickness mm , kg = [s*ps*(100-v/p)]/100
Open area calculation when holes 60° staggered:
V/p = open area (%), D = holes diameter (mm), P = holes pitch (mm), v/p = (D2*90,7)/p2
S = толщина в мм
D = Диаметр проволоки в мм
P = Шаг в мм
V = Открытая площадь %
[Нажмите, чтобы просмотреть подробную информацию]
Как рассчитать площадь отверстия перфорированной пластины?
[Нажмите, чтобы просмотреть подробную информацию]
