Общие параметры перфорированных пластин

Одиннадцать общих параметров перфорированной пластины

1. Размер отверстия или диаметр отверстия

Диаметр отверстия часто используется для перфорированной пластины с круглым отверстием. Говоря простым языком, это размер диаметра отверстия на перфорированной пластине.

Chalco предлагает перфорированные пластины с круглыми отверстиями различных диаметров и может настроить диаметр отверстий в соответствии с требованиями.

2. Центр отверстия

Центр отверстия относится к расстоянию между соседними центрами отверстий на перфорированной пластине. Измерение центра отверстия также обычно используется в перфорированных пластинах с круглыми отверстиями.

3. Схема расположения отверстий

Схема расположения отверстий – это расположение отверстий на доске – в шахматном порядке или прямо. В расположенных в шахматном порядке отверстиях направление соединения обычно параллельно небольшому размеру листа.

Стандартный рисунок – в шахматном порядке на 60°. Это самый надежный, универсальный и экономичный вид перфорированной пластины. Мы также предлагаем модели с прямыми отверстиями и отверстиями под углом 45°.

4. Открытая площадка или скорость перфорации.

Процент общей площади поверхности, занимаемой отверстиями на перфорированной пластине. Перфорированная пластина содержит отверстия и материалы. Площадь отверстия представляет собой общую площадь отверстий, деленную на общую площадь пластины и выраженную в процентах.

Проще говоря, площадь отверстия описывает, какую часть листа бумаги занимают отверстия. Если площадь отверстия перфорированной пластины составляет 60 %, то 60 % пластины — это отверстие, а 40 % — материал.

Примечание. При выборе перфорированных пластин можно указать только открытые участки или центры, но эти два параметра нельзя установить одновременно.

5. Ширина планки

Это относится к ширине металлической полосы, которая не была пробита между отверстиями. Это размер материала между внешним краем отверстия и внешним краем ближайшего отверстия. При указании ширины полосы убедитесь, что она соответствует критерию минимальной ширины полосы.

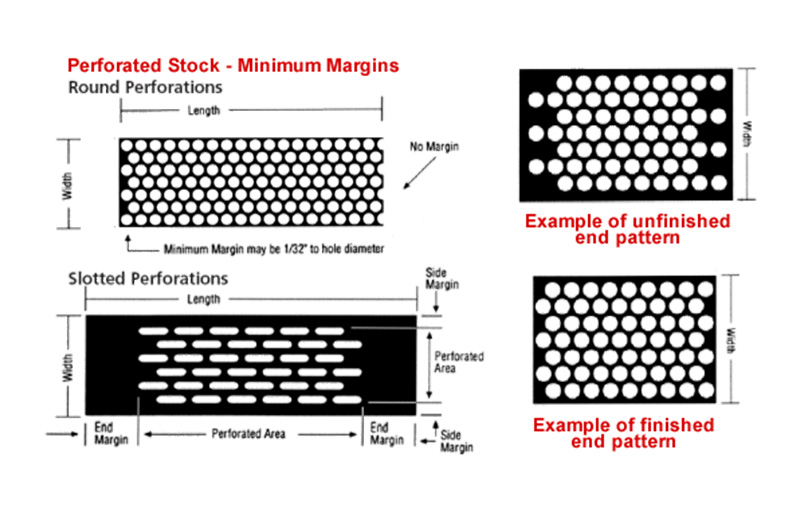

6. Маржа

Поля — это пустая (неперфорированная) область по краям листа. Для стандартных листов стандартом являются минимальные поля по длине и отсутствие полей по ширине.

Чтобы указать поля, отличные от стандартных, используйте форму предложения по шаблону перфорированных круглых отверстий. Укажите ширину каждого поля со всех четырех сторон (измеряется от края листа до края первого отверстия) и направление, которому поле параллельно (размер стороны или длины). Производственные соображения могут повлиять на прибыль. Если запрошенная маржа невозможна, в полученном вами предложении будут указаны новые маржи.

7. Конечный шаблон или Конечная обработка.

Конечный узор представляет собой перфорированный узор в начале и конце бумаги. Конечный узор либо завершен, либо незавершен.

Незаконченный торцевой узор является стандартным. Готовый торцевой образец требует специальных инструментов и обычно стоит дороже.

8. Толщина или калибр

Толщина измеряется сверху вниз по материалу. Калибр — наиболее распространенная единица измерения, но толщину также можно измерять в дюймах или миллиметрах.

9. Длина и ширина

Длина — это общий размер длинной стороны пластины; Ширина — это общее значение измерения короткой стороны пластины.

Перфорированная пластина имеет стандартный размер и размер по индивидуальному заказу. Для получения информации о конкретном ассортименте и цене свяжитесь с нашим продавцом для консультации.

10. Количество

Перфорированные пластины обычно приобретаются поштучно. При покупке вы можете сообщить нашему продавцу необходимое вам количество перфорированных пластин, чтобы мы могли проверить наличие на складе или организовать производство.

11. Толерантность

Перфорированные изделия имеют допуски по количеству, усилию сдвига, усилию кругового сдвига, плоскостности, толщине и прямоугольности. Если конкретный допуск не указан, применяется стандартный допуск. Допуск можно указать в таблице котировок.

Механическое оборудование для перфорированной пластины

• Для производства перфорированных пластин в основном требуется оборудование для производства пластин и оборудование для штамповки;
• Chalco имеет независимую линию по производству алюминиевых пластин, производящую высококачественные алюминиевые пластины 3003, 5052, 5005, 1060, 1050 и 1100 в качестве сырья для перфорированных пластин из алюминиевого сплава;
• Перфорированные листы Chalco оснащены производственным и обрабатывающим оборудованием, таким как разматыватель металлических пластин, правильная машина, продольно-резательная машина, отрезная машина, штамповочная машина, машина для штамповки алюминиевой катушки, автоматическая машина для производства перфорированных пластин с ЧПУ, машина для перфорации проволочной сетки для алюминиевых пластин
• Chalco может предоставить перфорированные алюминиевые пластины с круглым отверстием, прямоугольным отверстием с закругленным краем, квадратным отверстием, треугольным отверстием, ромбовидным отверстием, шестиугольным отверстием, поперечным отверстием Максимальный размер рабочего пространства технологического оборудования составляет 1250 * 2500 мм, максимальная толщина. рабочей части составляет 6 мм, точность штамповки составляет ± 0,1 мм, количество осей контролируется четырьмя осями (XYTC), а точность повторного позиционирования составляет ± 0,1 мм.

Как рассчитать вес перфорированной алюминиевой пластины?

Расчет веса квадратного метра перфорированных плит может относиться к следующему:

ps = абсолютный (удельный) вес (кг), v/p = открытая площадь (%), s = толщина мм, кг = [s*ps*(100-v/p)]/100

Расчет открытой площади при расположении отверстий на 60° в шахматном порядке:

V/p = открытая площадь (%), D = диаметр отверстий (мм), P = шаг отверстий (мм), v/p = (D2*90,7)/p2

S = Толщина в мм D = Диаметр проволоки в мм P = Шаг в мм V = Открытая площадь %

Как рассчитать открытую площадь перфорированной пластины?

О перфорированной пластине Chalco

Chalco поставляет различные перфорированные панели из алюминиевого сплава для различных отраслей промышленности, включая архитектуру, отделку, автомобильную переднюю решетку, защитные сетки, авиацию и многое другое.

Chalco стремится своевременно производить перфорированные пластины из алюминиевого сплава высочайшего качества по конкурентоспособным ценам и постоянно обновлять производственное и испытательное оборудование, чтобы обеспечить поставку перфорированных пластин из алюминиевого сплава высочайшего качества.

Если у вас есть различные требования к материалам и технические вопросы по поводу перфорированных пластин, вы можете обратиться к нашему профессиональному техническому персоналу за расценками и помощью.
